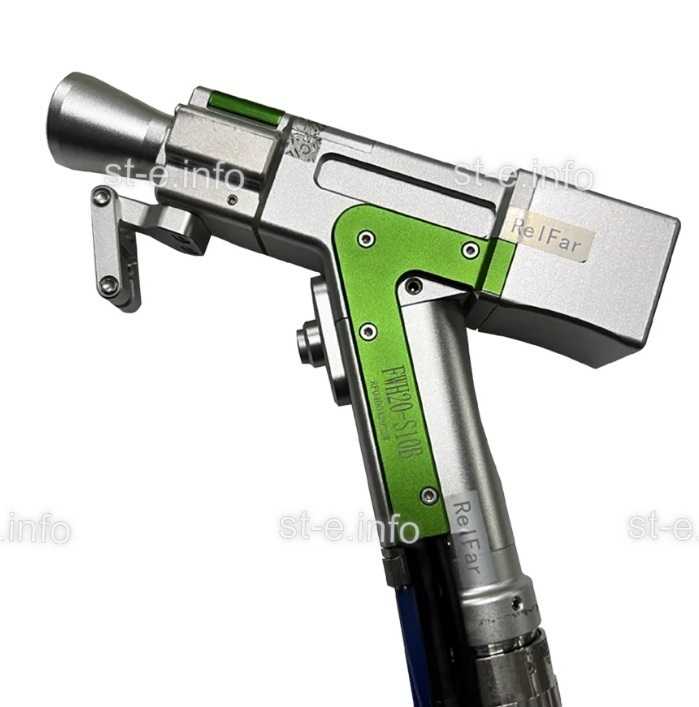

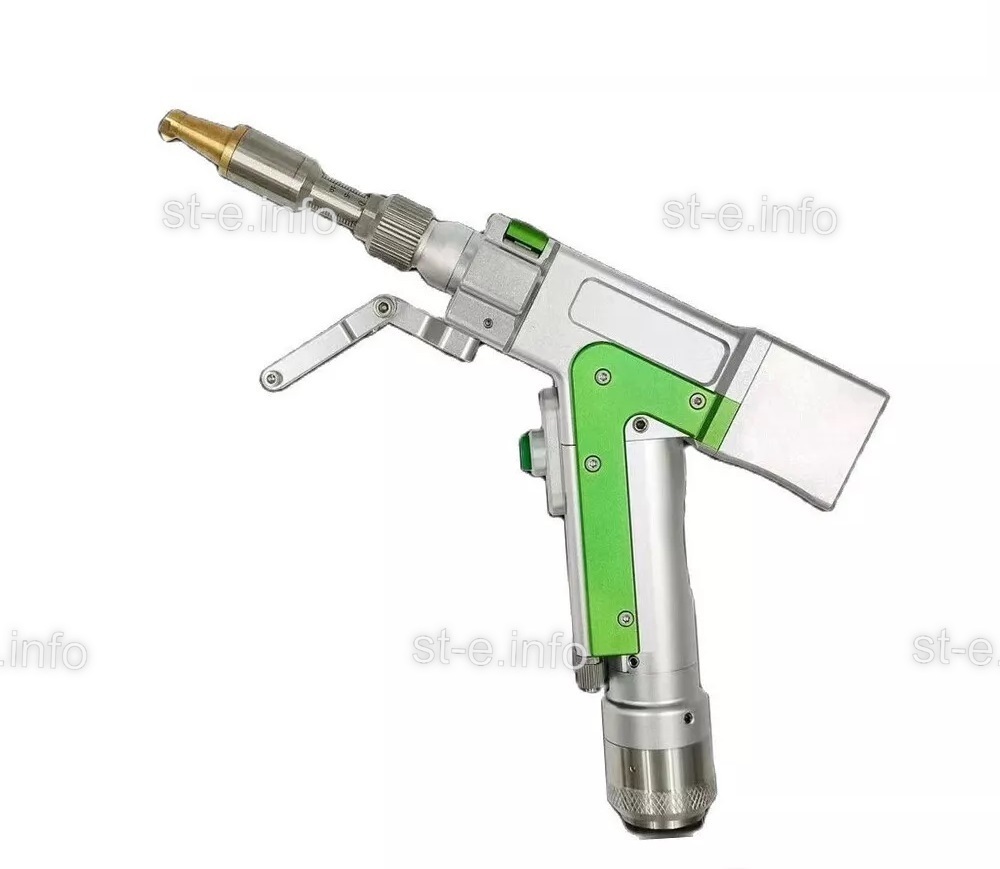

Горелка для лазерной сварки Relfar FWH30-D10C с кабелем 15 метров
Горелка для лазерной сварки Relfar FWH30-D10C с кабелем 15 м

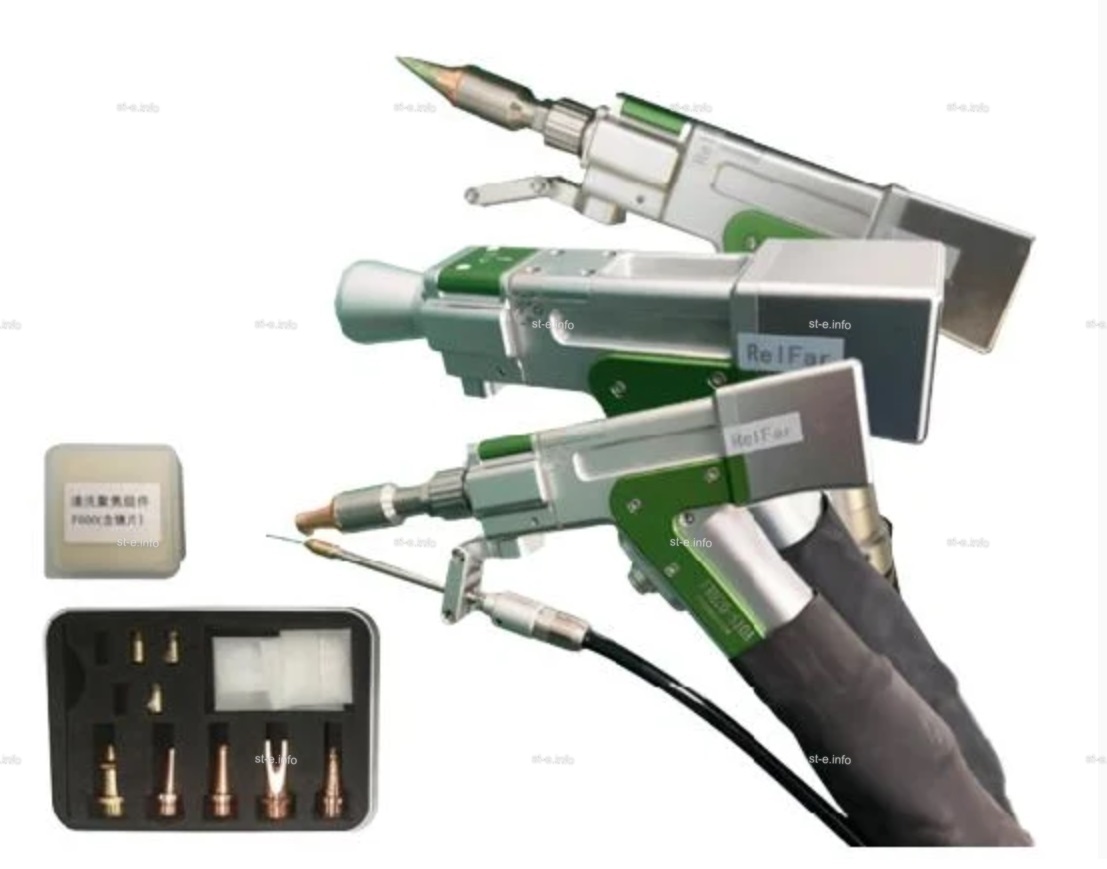

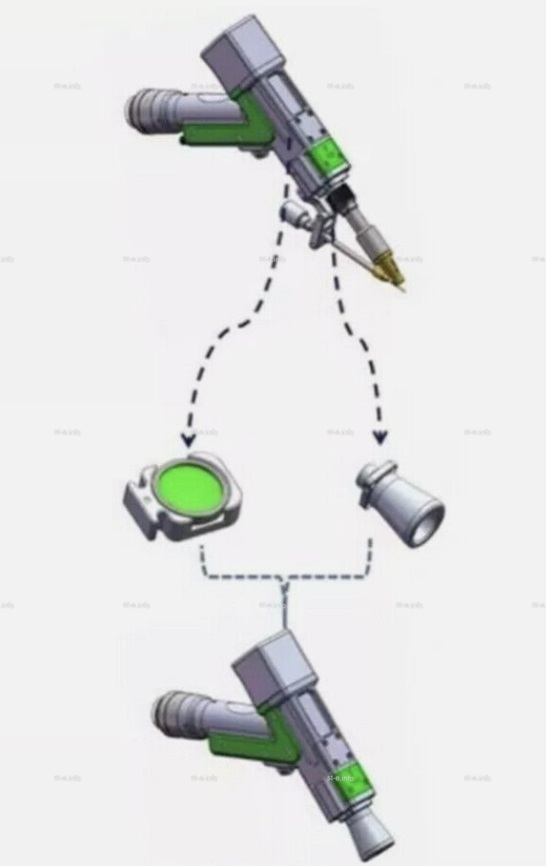

Relfar FWH30-D10C — универсальная горелка нового поколения для лазерной сварки, резки и очистки. Оснащена технологией Double Swing (двойное колебание), что позволяет выполнять до четырёх операций в одном корпусе: сварку, резку, очистку поверхности и очистку сварочного шва.
Преимущества:
-
Поддержка сразу нескольких режимов: сварка / резка / очистка / зачистка шва.
-
Встроенная интеллектуальная система защиты: мониторинг работы, обратная связь, автоматические блокировки.
-
Высококачественные оптические компоненты для стабильной дуги и надёжного результата.
-
Полное водяное охлаждение, снижающее перегрев и увеличивающее срок службы.
-
Эргономичный дизайн, небольшой вес, удобный хват и лёгкость в обращении.
-
Кабель длиной 15 метров обеспечивает свободу работы и удобство размещения оборудования.
Технические характеристики:
-
Интерфейс волокна: QBH
-
Максимальная мощность: до 3000 Вт
-
Длина фокусировки: 150 мм
-
Рабочая длина волны: 1070 ± 20 нм
-
Диаметр оптического выхода: 10 мм
-
Рабочее давление воздуха: 0,1–1 МПа
-
Вес горелки: около 0,9 кг
Почему стоит выбрать Relfar FWH30-D10C?
Это многофункциональная горелка, которая совмещает несколько операций в одном инструменте и подходит для производств с высокими требованиями к качеству сварки и скорости работы. Длинный кабель в 15 метров даёт дополнительную мобильность и удобство на объекте.
 |
Альтернативные названия:
Лазерная головка FWH30-D10C
Пистолет для лазерной сварки FWH30-D10C
Принцип работы технологии Double Swing (двойное колебание)
Горелка Relfar FWH30-D10C оснащена системой Double Swing — это технология, в основе которой лежит работа двух независимых высокоскоростных сканирующих двигателей (галванометров).
-
Один двигатель отвечает за перемещение луча по оси X (горизонтальное направление).
-
Второй — по оси Y (вертикальное направление).
Совместная работа этих двигателей позволяет задавать сложные колебательные траектории с высокой частотой и точностью. В отличие от обычных сварочных головок, где луч статичен или движется по одной оси, Double Swing обеспечивает динамическое распределение энергии по поверхности металла.
Формы колебаний луча
За счёт программируемого управления можно формировать разные фигуры:
-
Прямая линия — используется для получения узкого концентрированного шва или реза.
-
Круг — формирует равномерный прогрев по окружности, полезен при соединении разнородных материалов или работе с зазором.
-
Эллипс — позволяет распределять энергию более вытянуто, снижая риск прожога.
-
Восьмёрка — сочетает линейное и круговое движение, обеспечивает стабильный шов даже при неровностях заготовки.
-
Спираль — эффективна при очистке поверхности и шва, так как охватывает большую площадь с постепенным смещением.
Практическое применение
-
Сварка
-
Луч выполняет небольшие колебания, что расширяет зону плавления.
-
Шов получается ровнее и шире, уменьшается риск непровара.
-
Можно сваривать материалы с зазором до нескольких миллиметров.
-
-
Резка
-
Линейная траектория концентрирует энергию на узкой линии.
-
Это обеспечивает чистый и ровный рез без сильных заусенцев.
-
Увеличивается глубина реза за счёт фокусировки мощности.
-
-
Очистка поверхности
-
Круговые и спиральные траектории снимают ржавчину, окалину, краску.
-
Энергия распределяется равномерно, что исключает повреждение основы.
-
-
Очистка сварочного шва
-
После сварки луч работает по спирали или «восьмёрке», убирая окислы и налёт.
-
Шов приобретает чистый металлический блеск без дополнительной механической обработки.
-
Преимущества Double Swing
-
Более широкий диапазон режимов — одна горелка заменяет несколько специализированных инструментов.
-
Гибкость настройки: можно подобрать форму луча под конкретный металл, толщину и тип соединения.
-
Улучшенное качество сварки и резки за счёт динамического распределения энергии.
-
Снижение брака и повышение стабильности процесса.
