Плазморез DOG-120L
ПВ на максимальном токе 60 %
Ток резки 20-120 А

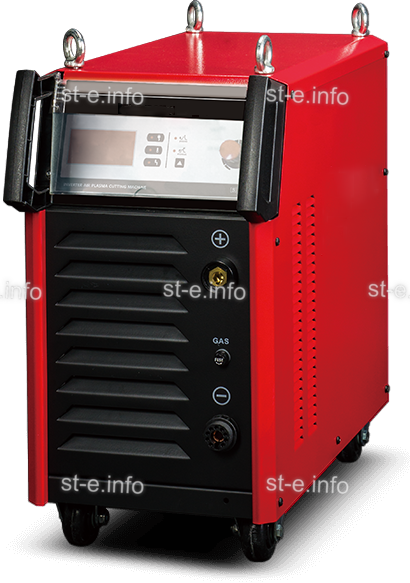

Источник плазменной резки DOG-120L
DOG-120L предназначен для промышленного применения, отличается высокой производительностью и надежностью.
Глубина раскроя достигает 50 мм, при этом максимальная эффективность обеспечивается при работе с металлом толщиной до 40 мм.
Аппарат оснащен функцией пневмоподжига, режимами работы 2Т/4Т, технологией Soft Switch, системой эффективного охлаждения и функцией Post Gas. Все это обеспечивает стабильное качество реза и увеличивает ресурс расходных материалов.
Благодаря трёхфазному питанию 380 В, удобной панели управления, высокой мобильности и надежной системе защиты, модель активно используется в производственных цехах, судостроении, строительстве и автомобилестроении.
Особенности DOG-120L
Отсутствие помех при работе с ЧПУ
Благодаря особой конструкции электрода, возбуждение дуги происходит внутри плазмотрона, а не между изделием и электродом. Это исключает высокочастотные импульсы и помехи, которые могут повлиять на работу станков с ЧПУ.
Интеграция с автоматизированными системами
Аппарат имеет выход на делитель напряжения, что упрощает использование с ЧПУ. По величине напряжения дуги система автоматически регулирует высоту горелки над металлом, что обеспечивает стабильное качество раскроя.
Технология Soft Switch
Инвертор построен на базе IGBT-модулей Siemens и оснащён функцией «мягкой коммутации». Переключение транзисторов происходит со смещением фаз, что снижает тепловые нагрузки, повышает срок службы компонентов и обеспечивает стабильность процесса при высоких нагрузках.
Функция Post Gas
После окончания раскроя газ продолжает подаваться для охлаждения плазмотрона. Это защищает расходные материалы от перегрева, продлевает их ресурс и снижает себестоимость работы.
Пневмоподжиг
Зажигание дуги происходит благодаря подаче сжатого воздуха. Электрод поднимается и опускается внутри плазмотрона, замыкая цепь. Такой метод позволяет работать даже с загрязнённым металлом, покрытым ржавчиной или краской, при этом плазматрон не загрязняется и сохраняет стабильность работы.
Режимы 2Т/4Т
-
В режиме 2Т цикл реза длится, пока оператор удерживает кнопку.
-
В режиме 4Т дуга поддерживается автоматически после кратковременного нажатия кнопки, что удобно для длинных раскроев и снижает нагрузку на руки оператора.
Высокая производительность
Диапазон рабочего тока составляет 20–120 А. Это позволяет работать с металлом различной толщины.
-
Максимальная толщина реза: до 50 мм.
-
Оптимальный качественный рез: до 36–40 мм.
-
Производительность: 500–600 мм реза в минуту (при металле до 40 мм).
Эргономика и удобство
На панели расположен цифровой дисплей, регулятор тока с шагом в 1 А и сенсорные кнопки выбора режимов. Светодиодные индикаторы отображают состояние аппарата: сеть, перегрев, перегрузка.
Мобильность
DOG-120L оснащён транспортировочными колёсами и ручками для удобного перемещения, а также рым-болтами для фиксации.
Ремонтопригодность
Модульная конструкция инвертора позволяет быстро заменять отдельные узлы без необходимости менять всю плату целиком.
Надежность и защита
Электронные компоненты покрыты защитным лаком, воздушные каналы изолированы, силовые элементы имеют дополнительную защиту от пробоя и перегрева. Аппарат устойчив к перепадам напряжения и рассчитан на долгую эксплуатацию.
Технические характеристики DOG-120L
-
Входное напряжение: 380 В (трёхфазное)
-
Диапазон выходного напряжения: 90–145 В
-
Напряжение холостого хода: 390 В
-
Входная мощность: 26 кВА
-
Диапазон тока: 20–120 А
-
ПВ при 120 А: 60%
-
ПВ при 100 А: 100%
-
Максимальная толщина реза: 50 мм
-
Оптимальная толщина качественного реза: до 40 мм
-
Толщина на пробой: до 20 мм
-
КПД: 85%
-
Коэффициент мощности: 0,85
-
Габариты: 680×310×650 мм
-
Вес: 45 кг
Комплектация
-
источник плазменной резки DOG-120L — 1 шт.;
-
кабель массы — 1 шт.;
-
разъём 2-pin для делителя напряжения — 1 шт.;
-
разъём 2-pin для подключения сигнала запуска — 1 шт.;
-
гарантийный талон и руководство пользователя.
