Механизированный резак YK300H-10m

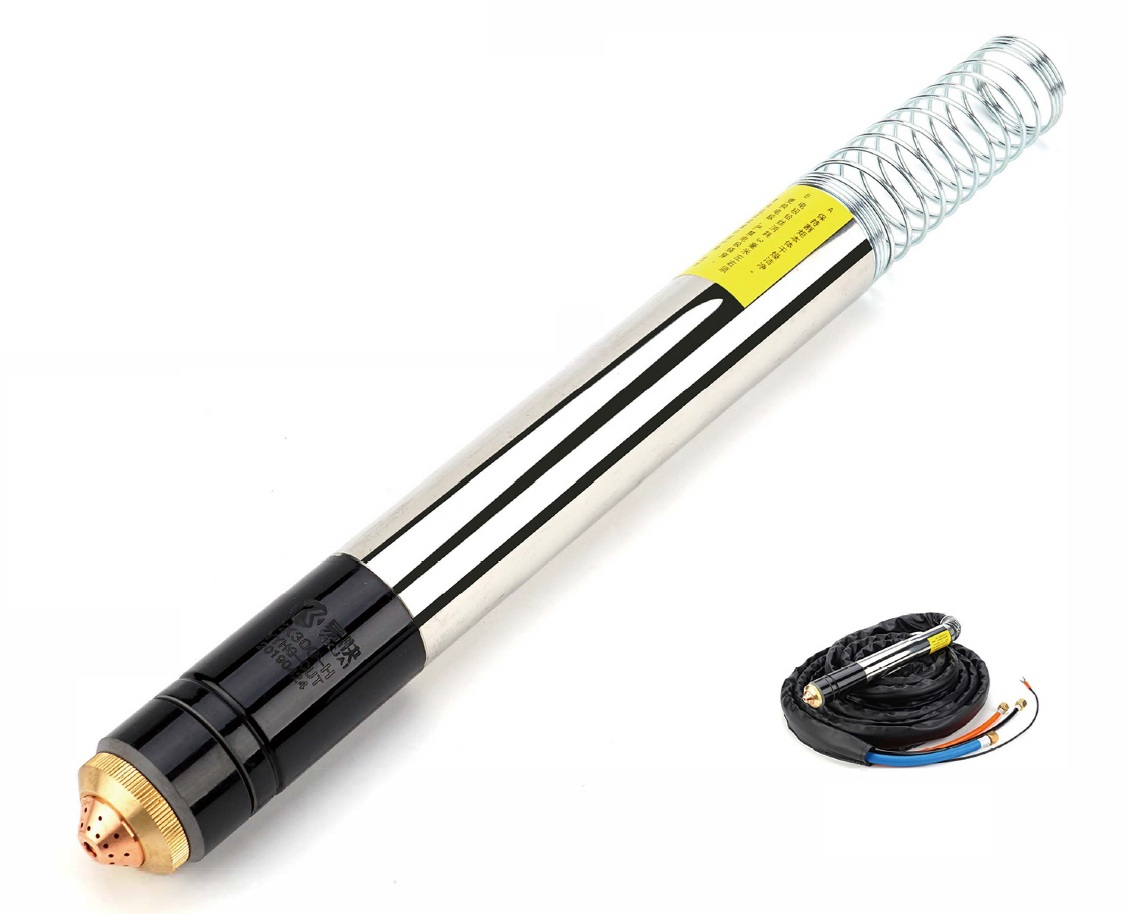

Механизированный плазменный резак YK300H-10M

Механизированный резак YK300-H предназначен для высокопроизводительной плазменной резки металла на автоматических установках и портальных станках с ЧПУ. Резак применяется в системах механизированной плазменной резки и обеспечивает стабильное качество реза при работе с токами до 300 А. Благодаря продуманной конструкции каналов охлаждения и подачи газа плазмотрон обеспечивает эффективное охлаждение, стабильную дугу и увеличенный ресурс расходных материалов.

Резак YK300-H широко используется на промышленном оборудовании для резки листовой стали, деталей машиностроения, элементов металлоконструкций и других металлических изделий. Конструкция рассчитана на интенсивную эксплуатацию в условиях производственных предприятий.

Преимущества плазмотрона YK300H-10m

• высокая стабильность плазменной дуги при токах до 300 А

• эффективное охлаждение благодаря уникальной конструкции водяных каналов

• специальная конструкция воздушных каналов обеспечивает стабильный поток плазменного газа

• улучшенное качество реза и снижение образования шлака

• увеличенный ресурс сопел и электродов

• предназначен для работы в системах механизированной плазменной резки

• совместим с промышленными установками плазменной резки и станками ЧПУ

Технические характеристики

Тип резака: механизированный плазмотрон
Модель: YK300H-10M
Рабочий ток: 200–300 А
Тип охлаждения: водяное
Диаметр корпуса: 45 мм
Тип резки: автоматическая / механизированная
Применение: станки плазменной резки, портальные и консольные системы ЧПУ

Расходные части плазмотрона

Резак использует стандартные расходные элементы серии YK300H-10M, включая:

Защитный колпак (Shield): YK300104H
Малый фиксирующий колпак: YK300105H
Большой фиксирующий колпак: YK300106H
Электрод: YK300102H / YK300102HX
Сопла:

• YK300103H (1.6 мм)

• YK300103H (1.8 мм)

• YK300103H (2.2 мм)

• YK300103H (2.5 мм)

• YK300103H (2.8 мм)

Водяная трубка: YK300107H

Использование оригинальных расходных материалов обеспечивает стабильную работу резака и высокое качество плазменной резки.

Рекомендуемые параметры резки

Резак YK300H-10M предназначен для резки углеродистой стали толщиной примерно 6–35 мм. В зависимости от толщины металла изменяются параметры тока, диаметр сопла и скорость резки.

Пример диапазонов параметров:

Толщина металла: 6 мм
Ток: 60–100 А
Диаметр сопла: 1.6 мм
Скорость резки: 2500–3500 мм/мин

Толщина металла: 12 мм
Ток: 120–140 А
Диаметр сопла: 1.6 мм
Скорость резки: 1400–1600 мм/мин

Толщина металла: 20 мм
Ток: 190–220 А
Диаметр сопла: 2.2 мм
Скорость резки: 1200–1400 мм/мин

Толщина металла: 30 мм
Ток: 250–280 А
Диаметр сопла: 2.5–2.8 мм
Скорость резки: 700–1000 мм/мин

Толщина металла: 35 мм
Ток: до 300 А
Диаметр сопла: 2.8 мм
Скорость резки: 600–700 мм/мин

Параметры могут корректироваться в зависимости от типа металла, давления газа и характеристик используемого оборудования.

Область применения

Плазмотрон YK300H-10M используется в различных областях промышленности:

• машиностроение

• производство металлоконструкций

• судостроение

• изготовление строительных металлоконструкций

• предприятия металлообработки

• автоматические линии плазменной резки

Когда необходимо менять расходные материалы

Для поддержания высокого качества резки рекомендуется заменить электрод или сопло в следующих случаях:

• увеличивается ширина реза

• ухудшается стабильность дуги

• рез становится неровным

• снижается скорость резки

• сопло сильно перегревается или повреждается

• центральная вставка электрода изношена более чем на 2 мм

Заключение

Механизированный плазменный резак YK300H-10M является надежным инструментом для промышленной плазменной резки металла. Благодаря высокой мощности, эффективному охлаждению и оптимизированной конструкции каналов подачи газа плазмотрон обеспечивает стабильную дугу, высокое качество реза и длительный срок службы расходных материалов.

Использование резака YK300H-10M на станках с ЧПУ позволяет значительно повысить производительность плазменной резки и снизить эксплуатационные расходы предприятия.
